A15 A43 A76 A102
A16 A43 A77 A103
A18 A44 A68 A104
A20 A45 A69 A105
A22 A45 A70 A106
A23 A46 A71 A107
A23 A46 A72 A108
A24 A47 A73 A109
A25 A47 A74 A110
A26 A48 A75 A112
A26 A48 A76 A113
A27 A49 A77 A114
A27 A50 A78 A115
A28 A51 A79 A116
A29 A52 A80 A117
A29 A53 A81 A118
A30 A54 A82 A120
A31 A55 A83 A124
A31 A56 A83 A125
A32 A57 A84 A126
A32 A58 A84 A128
A33 A59 A85 A130
A34 A60 A86 A132
A34 A61 A87 A134
A35 A62 A88 A136
A35 A63 A89 A140
A36 A64 A90 A144
A37 A65 A91 A148
A37 A66 A92 A154
A38 A67 A93 A158
A38 A68 A94 A162
A39 A69 A95 A167
A40 A70 A96 A176
A40 A71 A97 A180
A41 A72 A98 A187
A41 A73 A99 A192
A42 A74 A100 A197
A42 A75 A101
三角带截面图
| 型号 | 截面 W*H | 底宽 | 长度尺寸换算关系(mm) | |||
| (mm) | S | 订购长度 | 外长La | 节线长Lp | 内长Li | |
| Y/YX | 6*4 | 3.3 | La=Li+25 | Lp=Li+15 | - | |
| 8/8X | 8*5 | 4.5 | La=Li+35 | Lp=Li+19 | - | |
| Z/ZX | 10*8 | 5.9 | 内长 | La=Li+38 | Lp=Li+22 | - |
| A/AX | 13*8 | 7.5 | Li(inch) | La=Li+50 | Lp=Li+38 | - |
| B/BX | 17*11 | 9.4 | La=Li+69 | Lp=Li+43 | - | |
| C/CX | 22*14 | 12.3 | La=Li+69 | Lp=Li+43 | - | |
| D/DX | 32*19 | 18.2 | La=Li+119 | Lp=Li+79 | - | |
| SPZ/XPZ | 10*8 | 4.2 | La=Lp+13 | - | Li＝Lp+15 | |
| SPA/XPA | 13*10 | 5.8 | 节线长 | La=Lp+18 | - | Li＝Lp+45 |
| SPB/XPB | 17*13 | 7.3 | La(inch) | La=Lp+28 | - | Li＝Lp+60 |
| SPC/XPC | 22*18 | 9.6 | La=Lp+30 | - | Li＝Lp+83 | |
| 3V/3VX | 9.5*8 | 4.2 | - | Lp=La+13 | Li＝Lp+50 | |
| 5V/5VX | 15.9*13.5 | 7.3 | 外长La | - | Lp=La+25 | Li＝Lp+85 |
| 8V/8VX | 25.4*23 | 9.6 | (0.1inch) | - | Lp=La+53 | Li＝Lp+45 |

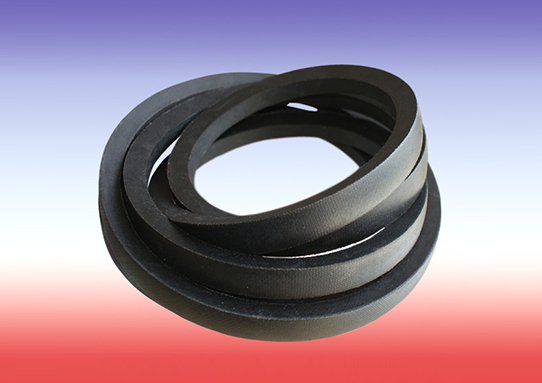

三角带分包布三角带和切边三角带
三角带的组成部分如下：
普通的橡胶材质的三角带一般由外层、抗拉层、缓冲层和底层等4部分构成，
不同部分的作用如下所示：
1.包布层，包布层是由工业耐磨布组成，具有优良的伸缩和摩擦性，能连接各个部分成为整体，保护其他部分不受磨损、浸蚀，并能增加三角带的钢性。
2.抗拉层，抗拉层是三角带的骨架，目前主要的种类有聚酯线绳、聚酯钢化棕丝、芳纶线绳和浸胶帘子布等，作用是承受三角带在运转过程中所产生的拉伸等应力，是三角带传动过程中的主要受力部分。
3.缓冲层，聚酯钢化棕丝带芯或是线绳带芯的三角带在抗拉层的周围，有一层同带芯具有良好粘附强度的胶料，即为缓冲胶，它起到固定带芯的作用，并能吸收三角带在高速运转时频繁变形产生的动态剪切应力。
4.压缩胶层，压缩胶层是由耐弯曲疲劳性能优良的胶料组成，承受三角带再运转弯曲事所产生的压缩应力，保持三角带的刚度和弹性，并起着增大三角带截面及与带轮的摩擦接触面，提高传动效率的作用由于不同部分的作用不同，故所用的橡胶配方也不同。
